产品名称:PCA-8005型动态伺服测量控制卡

应用领域:

PCA-8005型动态伺服测控卡由本公司自主开发设计,采用国际先进的测量控制技术-DSP和FPGA技术,具有高速动态数据采集和实时控制运算功能。该产品性能可靠稳定、简便易用。适合材料和零部件动态和静态测试的可靠系统。其技术趋于同等产品世界顶级水平。

 电液伺服动静疲劳试验机

 各类疲劳试验设备

 多通道拟动力协调加载系统

 伺服压装机及其他精密伺服控制设备

 汽车测试试验设备


  • PCA-8005型动态伺服测量控制卡


          本产品采用计算机插卡式设计,PCI总线管理,集多种模拟传感器放大器、A/D采集、数字传感器采集、PID闭环控制于一体。



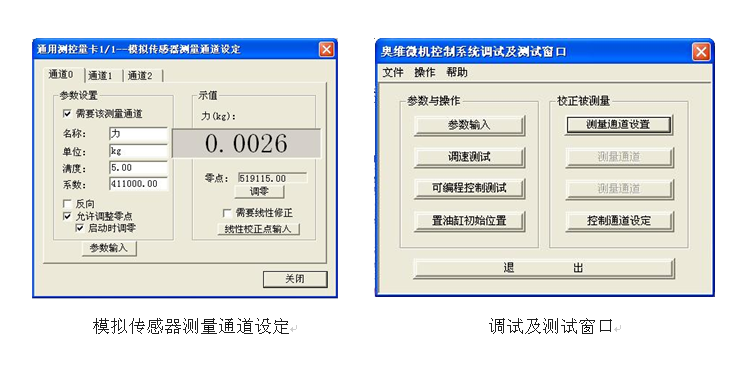

    PCA-8005动态测控卡使用手册.pdf



  • 功能特点

    伺服控制

    Ø 力位移、应变三种闭环控制方式。

    Ø 闭环控制频率:5000Hz(更新频率)。

    Ø 控制精度:±0.1%。

    Ø 信号发生器频率:0~1000 Hz

    Ø 控制波形:正弦波、三角波、梯形波、方波、斜波及组合波形,且可外信号输入。

    Ø 具有精确幅值自动调节功能。

    Ø 可控制伺服电机、伺服阀、比例阀等。


    3路模拟传感器测量

    1. 2路桥式传感器测量,也可以测量±5V的大信号传感器;

    Ø 供桥精密电源:±5V双电源;

    Ø 采样频率:10kHz;

    Ø 采样有效分辨率:±50000码;

    Ø 信号通频带:大于1kHz;

    Ø 测量精度:优于1/1000(示值),1/10000(满度)。

    2. 1路模拟测量通道——差动变压器(位移传感器)测量,也可以测量±5V的大信号传感器。

    Ø 传感器驱动——为4 kHz、±3V的交流双电源驱动;

    Ø 采样频率:10 kHz;

    Ø 采样有效分辨率:±100,000码;

    Ø 信号通频带:大于10~1000 Hz;

    Ø 测量精度:优于0.2%。


    4路数字量传感器测量

    1.3路测量通道,对光电编码器、光栅尺等AB相、相位差为90度的数字量传感器测量。

    Ø 4倍嚬坚相。

    Ø 输入信号:2MHz。

    2. 1路数字测量通道,对MTS等数字磁滞伸缩传感器测量。

    控制输出:有三种控制输出形式(可选)

    1.±10V模拟量输出:

    Ø 采用16位DAC。

    Ø 输出频率:大于4 kHz。

    2.频率量输出:

    Ø 采用频率信号和方向信号。

    Ø 输出频率:0~10 kHz。

    3.脉宽信号(PWM)输出:

    Ø 周期:1mS。

    Ø 脉宽:分辨率为10nS。

    油源管理辅助控制和保护报警功能

    1.辅助控制

    Ø 油泵停止、启动。

    Ø 油源系统压力的高压、低压转换。

    2.保护、报警功能:

    Ø 油温。

    Ø 油箱液面过低。

    Ø 滤油阻塞。
