产品名称:高精度引伸计

应用领域:

AWY系列引伸计适用于测量各种材料在标距内的变形,如(金属试验的拉伸,钢绞线试验机的拉伸等)除可与奥维公司的板卡测量系统连接使用,还可以与其他测量系统,应变仪等二次仪表组成变形测量系统。

 金属材料试验

 通用试验机

 专用试验机


  • 高精度引伸计


           本系列电阻应变片式引伸计适用于各种试样标距内的变形测量。可与测量放大器,应变仪等二次仪表组成变形测量系统,精确测定试样标距内变形量,并将信号输入给计算机或函数记录仪进行数据处理和绘制试验曲线,是现代力学检验必备的测量仪器。


    结构和工作原理
    本系列引伸计主要由刃口、弹簧夹、支臂及弹性体组成。在弹性体上贴有一组电阻应变片并组成全桥。当试验进行时,引伸计刃口随试样的变形而产生相对位移,引起弹性体也产生变形,组成全桥的应变片即输出变形信号。 在支臂前方装有标距定位机构,用一个插针来准确定位。刃口设计为圆形结构,即可夹持圆试样又可夹持扁试样,且磨损后可任意转换位置提高了使用寿命。

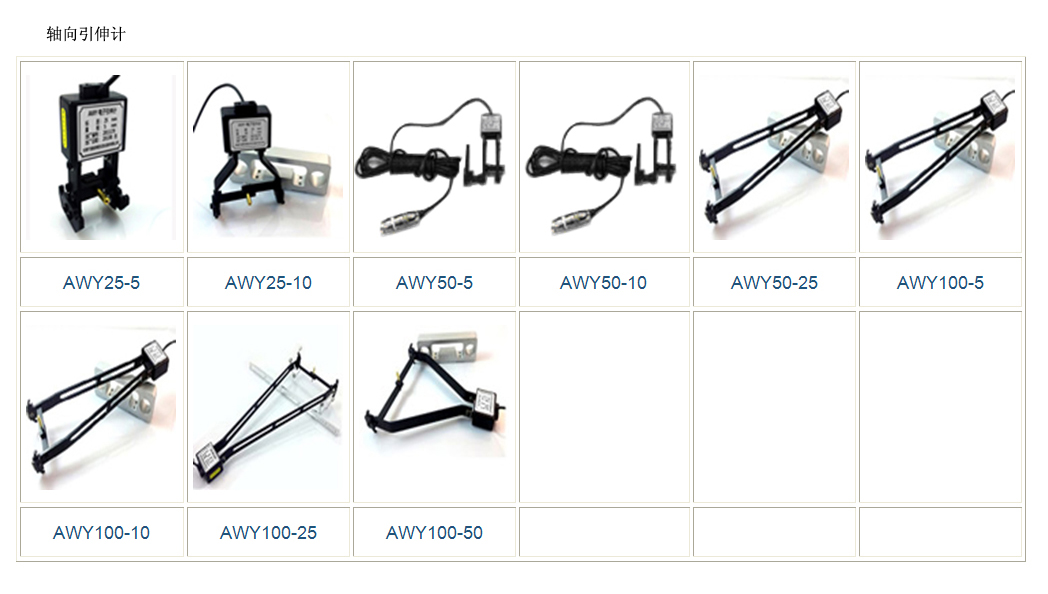

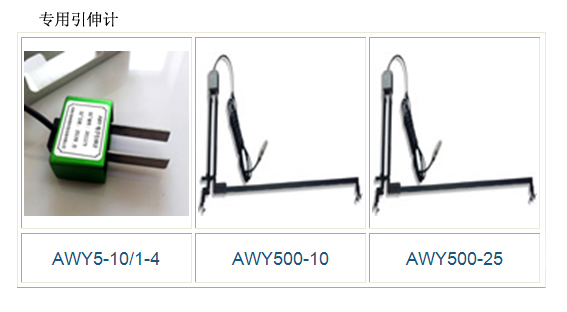

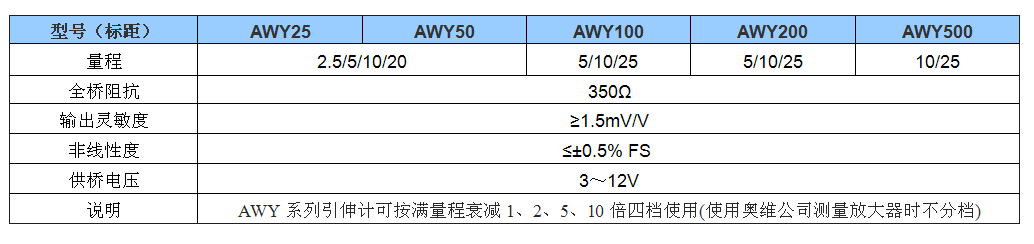

    引伸计规格
    标距(mm):25、50、100、200、400、500
    量程(mm):2.5、5、10、15、20、25

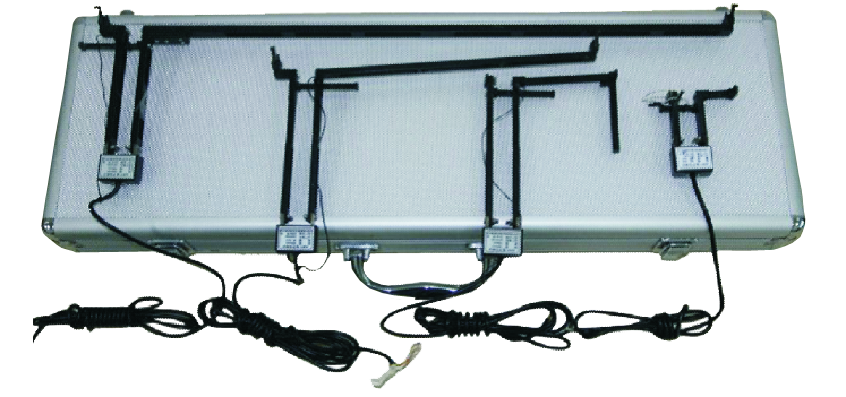

    电阻应变片式引伸计



    使用方法

    * 标定:

    1、将标定仪对零,装上引伸计,拨下定位针。

    2、调整测量放大器等二次仪表的零点。

    3、转动标定仪刻度盘,先对三次满度并回零,然后按2、4、6、8、10等分点标到满度(指满量程)反复三次即可。


    * 使用:

    1、与测量放大器等二次仪表联接。

    2、将引伸计装夹于试样中间位置并拨下定位针。

    3、调整二次仪表零点后即可开始试验。

    4、当所需数据已测到时,取下引伸计并插好定位针,切断与二次仪表的连接。


    常见故障处理方法

    * 完善的软件自检、自诊断功能。

    * 多种保护功能。如整机超载2% ~5%、移动横梁极限位置、液压系统超压保护等。

    * 试验力、变形、位移等速率控制。
